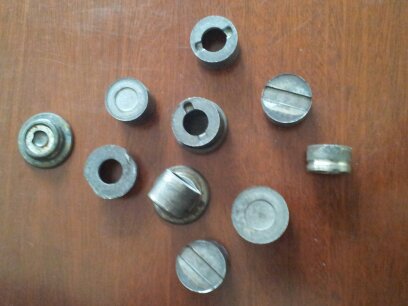

冷挤压就是把金属毛坯放在冷挤压模腔中，在室温下，通过压力机上固定的凸模向毛坯施加压力，使金属毛坯产生塑性变形而制得零件的加工方法。目前，我国已能对铅、锡，铝、铜、锌及其合金、低碳钢、中碳钢、工具钢、低合金钢与不锈钢等金属进行冷挤压，甚至对轴承钢、高碳高铝合金工具钢、高速钢等也可以进行一定变形量的冷挤压。在挤压设备方面，我国已具备设计和制造各级吨位挤压压力机的能力。除采用通用机械压力机、液压机、冷挤压力机外，还成功地采用摩擦压力机与高速高能设备进行冷挤压生产。挤压零件尺寸准确表面光洁 目前我国研制的冷挤压件一般尺寸精度可达8～9级，陇度一般可达，若采用理想的润滑可达(指纯铝和紫铜零件)，仅次于精抛光表面。因此用冷挤压方法制造的零件，一般不需要再加工，少量的只需精加工(磨削)。 节约原材料 冷挤压件材料利用率通常可以达到80%以上。如解放牌汽车活塞销动切削加工材料利用率为43.3%，而用冷挤压时材料利用率提高到92%；又如万向节轴承套改用冷挤压后，材料利用率由过去的27.8%提高到64%。可见，采用冷挤压方法生产机械零件，可以节约大量钢材和有色金属材料。 生产率高 用冷挤压方法生产机械零件的效率是非常高的，特别是生产批量大的零件，用冷挤压方法生产可比切削加工提高几倍、几十倍、甚至几百倍。例如，汽车活塞销用冷挤压方法比用切削加工制造提高3.2倍，目前又用冷挤压活塞销自动机，使生产率进一步提高。一台冷挤压自动机的生产率相当于100台普通车床或10台四轴自动车床的生产率。 可加工形状复杂的零件 如异形截面、内齿、异形孔及盲孔等，这些零件采用其它加工法难以完成，用冷挤压加工却十分方便。所示的零件，能方便的挤出。 冷挤压件强度高、刚性好而重量轻 由于冷挤压采用金属材料冷变形的冷作强化特性，即挤压过程中轴碗毛坯处于三向压应力状态，变形后材料组织致密、且具有连续的纤维流向，因而制件的强度有较大提高。这样就可用低强度材料代替高强度材料。例如过去采用20Cr钢经切削加工制造解放牌活塞销，现改用20号钢经冷挤压制造活塞销，经性能测定各项指标，冷挤压法高于切削加工法制造活塞销。 从以上特点，可以看出，冷挤压技术与目前各种加工方法比较，具有突出的优越性。这就为冷挤压代替切削加工、锻造、铸造和拉深工艺来制造机器零件，开辟了一条广阔的道路。http://www.lcmsggc.com
